大型锥形滚子推力轴承

大型锥形滚子推力轴承 RBC TRTB系列规格与应用详解（内径44.45mm-406.40mm）

RBC在国内生产并储备全系列重型圆锥滚子推力轴承，覆盖内径1.75英寸至16英寸（公制44.45mm-406.40mm）的尺寸范围。该系列产品专为高载荷、低转速及恶劣工况设计，广泛应用于油田顶部驱动装置、旋转接头、塑料挤出机、造纸设备及重型机床工作台。

一、 产品规格与结构特点

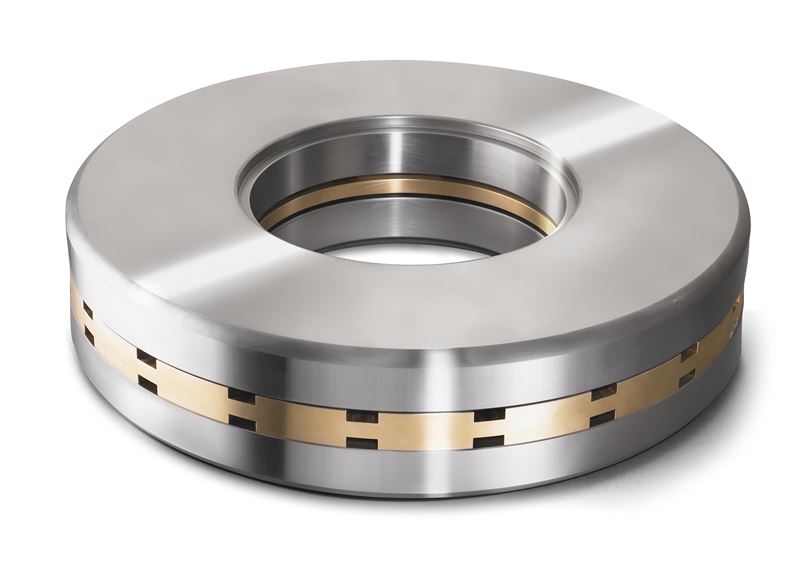

RBC TRTB系列属于分离型轴承，由轴圈、座圈、圆锥滚子和保持架组成。除承受高强度轴向载荷外，还可承受一定的径向载荷。

• 尺寸范围：内径 44.45mm - 406.40mm（1.75" - 16"）

• 精度等级：高精密级，符合工业设备运行标准

• 结构类型：带油孔/凹槽设计（可选），便于润滑维护

二、 核心应用领域

基于其高承载特性，该系列轴承主要服务于以下工业场景：

1. 石油钻采设备：油田顶部驱动装置主轴支撑、旋转接头承载部位。

2. 塑料橡胶机械：双螺杆挤出机推力轴承、大型密炼机轴向定位。

3. 制浆造纸工业：纸浆浓缩机、造纸机烘缸传动端支撑。

4. 重型机床设备：落地镗床工作台回转支撑、立式车床主轴推力端。

三、 材料与热处理工艺

为适应不同工况的寿命需求，RBC提供两种材料解决方案：

1. 高洁净度渗碳轴承钢（标准配置）
采用真空脱气轴承钢（等效于52100/GCr15），经严格渗碳热处理。表面硬度达HRC 58-62，芯部韧性好，具备较强的抗疲劳剥落性能，适用于常规重载工况。

2. RBC MAX3™ 专有钢材（可选配置）
针对极端冲击或润滑不良环境开发的专利材料。通过特殊冶金工艺提升材料纯净度与抗压强度（详见产品手册第60页），可有效降低早期失效风险，延长设备运行周期。

四、 保持架选型与设计

根据承载能力和转速需求，用户可选择不同类型的保持架：

• 机加工黄铜保持架：标准设计，具备良好引导性，适用于大多数常规环境。

• 销式保持架：针对超高承载需求设计。销式结构增强兜孔强度，允许容纳更多滚动体，从而提升动载荷容量。

五、 产品优势与服务

• 抗冲击性能：圆锥滚子线接触设计，能有效分散集中载荷。

• 承载优化：滚子大端修形设计，避免边缘应力集中，***化接触面积。

• 互换性强：外形尺寸与行业主流品牌（如Timken, SKF）同类产品高度一致，便于设备维护替换。

• 定制灵活：支持特殊游隙、特殊润滑槽及非标尺寸定制。

• 技术支持：提供轴向游隙调整、配合公差计算及润滑方案咨询。

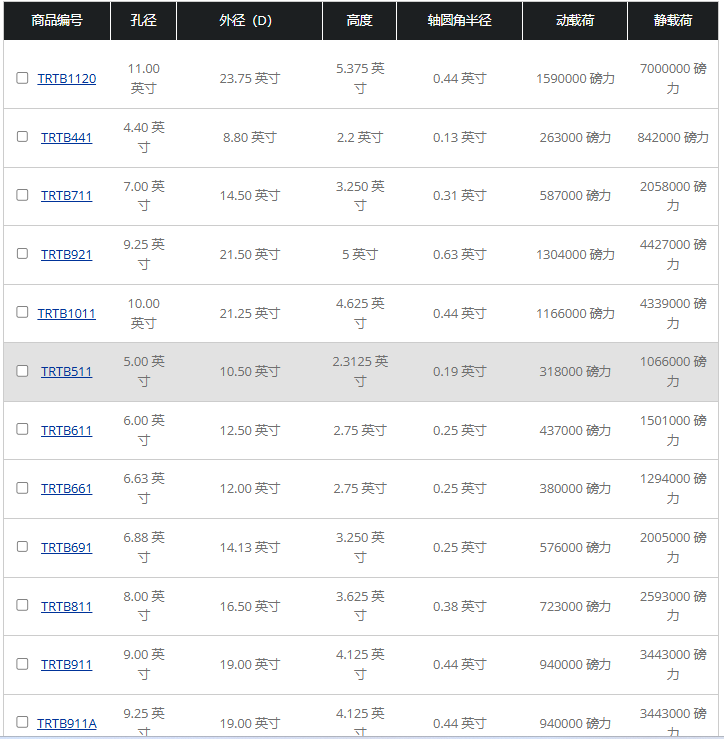

六、 常见型号参数参考

以下为部分常用规格示例，具体参数请以官方样本为准：

七、 选型与安装FAQ

Q: RBC的大型圆锥滚子推力轴承是否支持定制？
A: 支持。除目录产品外，可根据需求提供特殊游隙、特殊润滑槽、不同保持架材料（如酚醛树脂、钢板）的定制服务。

Q: MAX3™钢材与普通轴承钢有什么区别？
A: MAX3™是RBC专利材料配方，主要提升钢材的抗疲劳极限和在污染润滑环境下的耐磨性。对于要求长周期运行的关键设备，推荐使用MAX3™版本。

Q: 安装时需要注意什么？
A: 圆锥滚子推力轴承对安装面的垂直度要求较高，建议使用塞尺或百分表检查座圈端面的跳动，以保证载荷均匀分布，避免偏载。

本文旨在提供技术参考，具体产品参数及采购详情请查阅RBC官方技术手册或联系厂家工程师。
